地源熱泵介紹

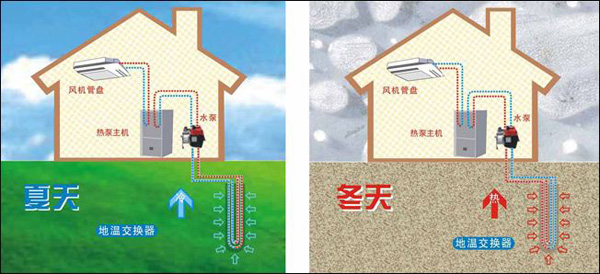

地源熱泵是利用地表淺層水源或土壤吸收的太陽能和地熱能而形成的低溫低位熱能，采用熱泵原理，通過少量的電能輸出，實現低位熱能向高位熱能轉換的技術。

地源熱泵可代替“采暖鍋爐+空調”兩套系統為建筑制冷和采暖，比常規供暖制冷系統要節能40～60%。地源熱泵采用閉式系統換熱，無污染排放；不需使用冷卻塔，沒有外掛機，不影響建筑外觀；不向周?chē)h(huán)境排熱，沒有熱島效應；不抽取地下水，不破壞地下水資源。

隨著科技的不斷進步，地源熱泵技術從大型建筑物“專用”，逐漸走向別墅、農家院、加油站和飯店等小型戶式建筑。

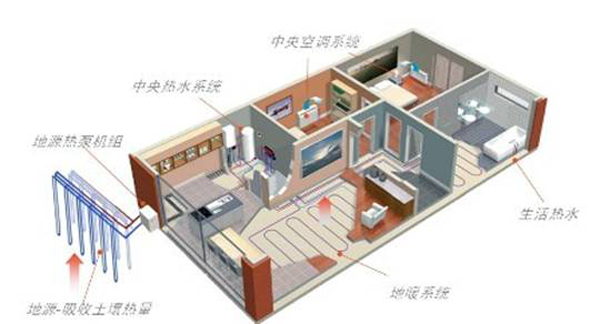

地源熱泵在小型戶式建筑中的應用

（一）小型戶式地源熱泵系統特點

小型戶式建筑使用地源熱泵提供冷熱源，可以使每個用戶系統獨立控制，獨立設計，節能降耗，互不干擾，使用方便。每個用戶可以根據不同使用及裝修要求對地源熱泵系統進行選型，對末端供暖（供冷）設備和室外換熱豎井進行合理布置。地源熱泵系統本身應用水作為載冷劑，既降低初期投資費用，也方便使用、維護和維修，清潔且無污染。

（二）地源側換熱方式

地埋管換熱方式（土壤源熱泵）

也稱土壤源熱泵換熱方式，是一種采用閉式換熱系統的換熱方式。

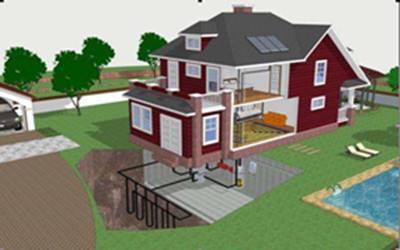

豎直地埋管換熱系統示意圖

地埋管換熱方式是通過中間介質(通常為水)作為冷熱載體，在埋于土壤內部的封閉環路中循環流動，從而實現與土壤進行熱交換的目的。其與地下水換熱的區別是換熱不取水，不受地下水的制約，適宜范圍較廣。

（三）熱泵機房的設置

小戶型建筑的熱泵設備機房宜設置在距離臥室、客廳的遠端或單獨設立控制機房，并在房間內做降噪處理。機房?jì)炔靠臻g應能滿足設備安裝、調試、使用、維修需求。地源熱泵機組應根據建筑的負荷選用適合的型號，循環水泵要根據熱泵機組的需要水流量和建筑的高度進行選擇，可以選擇稍大一些的水泵（考慮水流阻力損失）。地源側分集水器可以設在機房?jì)?，也可以在室外設置檢查井。

機房?jì)裙苈凡贾靡?jiǎn)明、清晰，方便檢修。要設置排水設施（檢修、放水用）和通風設備。

三、地源熱泵系統應用于小型戶式建筑的特點

1.節能，環保，清潔，可持續利用

地源熱泵技術利用地球表面淺層地熱能作為冷熱源，四季溫度穩定，為可再生能源，受地域、氣候、資源等條件限制較小，節能效果優良。地源熱泵主機使用電能驅動，運行中沒有任何污染及廢棄物產生，采用封閉管路與地下水、土壤換熱，不會(huì )造成地下水流失或污染。

2.穩定，維護費用低

地源熱泵系統可實現制冷、采暖和供應生活熱水，真正實現一機多用。機組運行工況穩定，主機設備的使用壽命遠高于傳統中央空調。地源熱泵的機械部件較少，所有的部件不是埋在地下便是安裝在室內，避免了室外的惡劣氣候對設備造成的不良影響，故障率低，因此系統的維護保養費用較低。地源熱泵機組自動控制程度高，可實現無人值守。

安裝流程

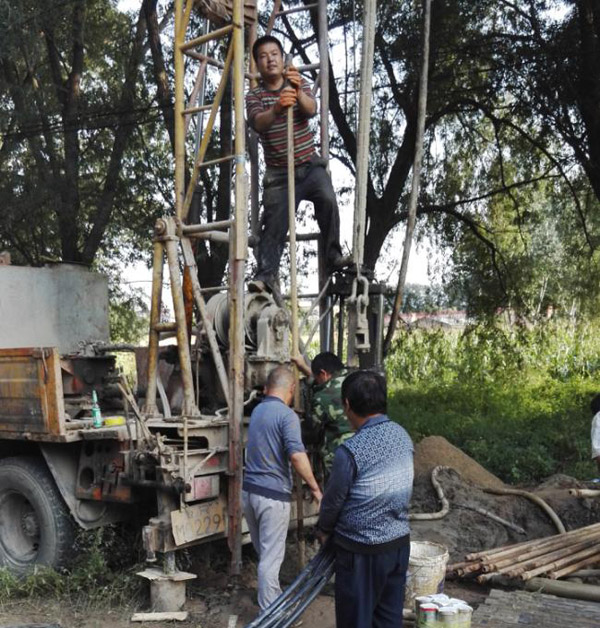

鉆機打孔鉆孔下U型管

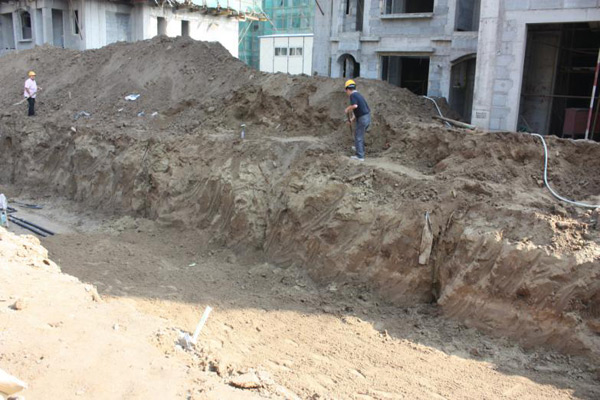

水平連接

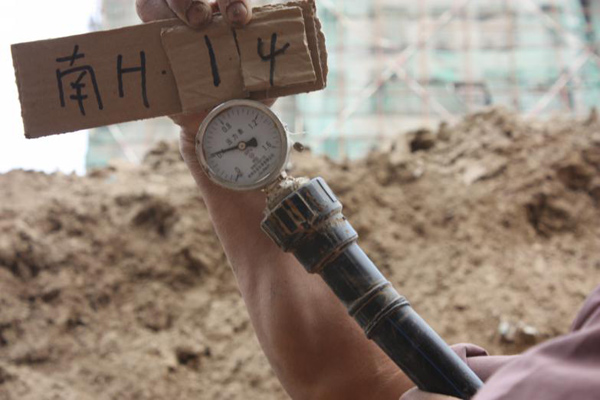

打壓試驗

坑道回填

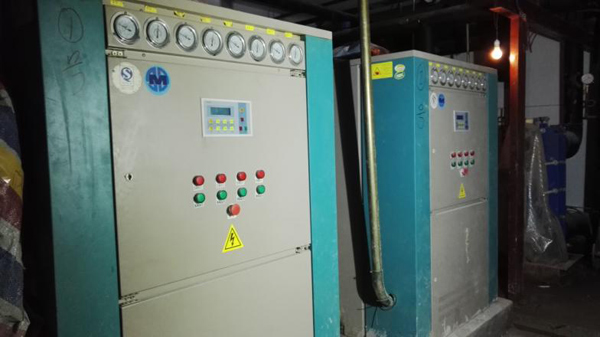

機房建設
