1、適用范圍：

地源熱泵、空氣源熱泵設計時，地源熱泵主機或空氣源熱泵主機、循環泵的容量是根據建筑物的最大設計熱負荷選定的，都留有一定的設計余量。如何既能保障建筑內部的舒適環境，又能降低熱泵系統的能源消耗，提高設備的自動化水平，一直是不少管理者們迫切盼望解決的一大難題，也成為建筑領域節能的一個重要課題。國家住建部、國家標準局等部門自2012年組織的建筑節能自控課題和標準化工作，在我國推行節能自控。本項目依托西門子PROFINET通訊協議+互聯網云平臺開發的熱泵中央空調節能自控系統給予了圓滿的解決。廊坊物探巖土工程有限公司在空氣源熱泵、地源熱泵、自動化控制、儲能技術、能源優化、能源托管等領域有著豐富的施工經驗，眾多的成功案例。

2、節能原理：

熱泵節能自控系統是集計算機技術、通訊技術、信息技術、以及總線技術和拖動技術為一體的閉環開放式自動控制系統，實現熱泵水循環系統的變流量智能控制，通過智能控制自動運行進而提高熱泵主機及水泵的效率，確保系統始終處于最佳工作狀態，當系統冷熱負荷發生變化，熱泵主機及水循環系統偏離最佳狀態時，節能自控系統在計算機技術、通訊技術和信息技術的支持下，在極短時間輸出優化的控制量值，對系統運行進行動態跟蹤，從而實現高速度、高效率、低能耗，達到節能的目的。

3、性能體現：

（1）集中監控，安全高效

實時監控熱泵機組、空調水循環泵、地埋水循環泵、地埋管系統、空調末端，自動補水泵等運行情況。

在PC機上直接控制機組連鎖順序啟/停，對關鍵操作，可設置多級安全權限。

節能自控系統，實現了對熱泵系統的變流量智能控制，實現了根據系統能耗高低自動輪換地埋管的控制，實現了根據末端負荷自動調節水流量的控制。開放式接口，可將制冷站、供熱站、熱泵機組、新風機組、給排水、送排風、計量等各系統集中監控

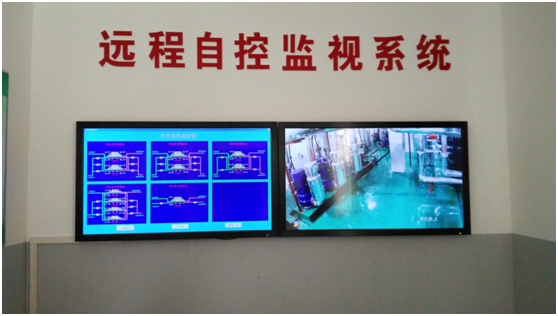

（2）遠程監控

用戶上級可通過internet或者手機APP遠程調試、診斷故障。

（3）報警通知功能

多重人性化報警通知管理，準確及時通知相關責任人，報警方式包括彈屏報警、語音報警、短信報警、郵件報警?？梢源鎯v史報警信息供查詢使用。

（4）數據庫查詢，導出和智能打印功能

采用高可靠性企業數據庫，定時記錄空調系統的溫度壓力等關鍵數據。

可以以曲線圖或表格顯示，支持導出到EXCEL，或者直接打印。

（5）節能、時段控制，自定義工作模式

系統自動智能調控，綜合節能量可達20%以上，提供定時分段控制，且在每個時段提供相應系統服務等級設定，同時支持環境預處理的應用，例如上班前啟動機組控制溫濕度，提高了工作效率，將節能進一步細化。

 （6）磨損跟蹤自動組合

根據每臺機組的運行時間、運行狀態等因素，實時調整最佳配置方案，做到每臺設備平均分擔運行損耗壓力，避免“個人英雄”問題。

（7）關鍵信息日志化

當前報警、歷史報警日志，詳細記錄報警空調位置、報警類別、報警時間、報警回復時間、確認時間、確認責任人。用戶登錄日志、空調開關機（手動、自動、條件）日志、短信發送記錄、機組參數修改前后值日志。

（8）功能路徑化

系統功能排版以樹形結構為主，頁面鏈接路徑化，跳轉便捷、不突兀。

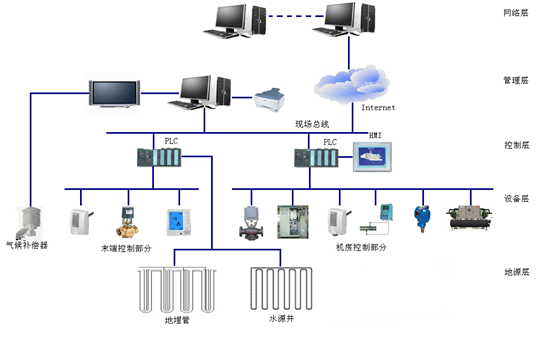

 系統拓撲圖

4、熱泵機房系統類型：

高級標準型：系統包括機房設備控制、末端控制、地埋管自動輪換控制；系統可根據能耗高低，加入氣候補償功能，建立系統節能模型，對地埋管進行分區自動輪換，延長地埋管使用壽命，確保極端天氣時冷暖供應；并可根據末端負荷情況自動調節水流量；系統依托網絡(luò )完成自動調整與監控，用戶在集控室可設置或修改運行參數，可打印和信息上傳。

高檔標準型：系統包括機房設備控制、末端控制；針對系統數據進行檢測、控制、調整、監控、打印等任務；使設備層的運行狀態隨負荷的變化自動調整設備的運行狀態，提高能源利用率。將繁多零散的各種數據，有效整合管理，方便用戶了解機組運行狀態，避免信息遺漏。不管是界面顯示還是名稱定義，系統都將模擬仿真現場演繹淋漓盡致，方便用戶對比參照，如臂使指的指揮現場。

標準控制型：實現單純的機房設備控制，核心控制為PLC模塊，結構簡單，具有檢測、控制、監控等功能，在管理層網絡(luò )層發生故障時能自動接管系統的控制；

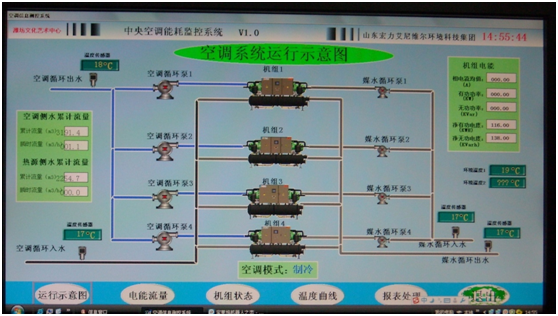

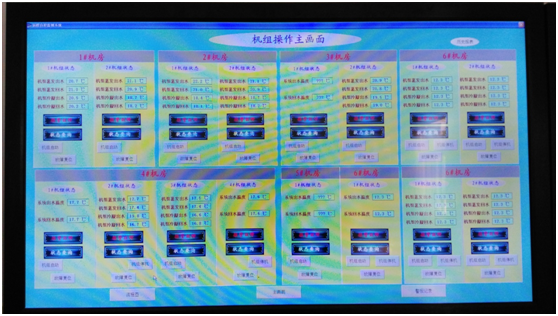

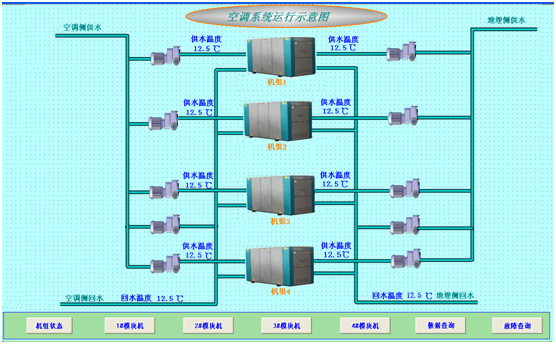

系統監控界面

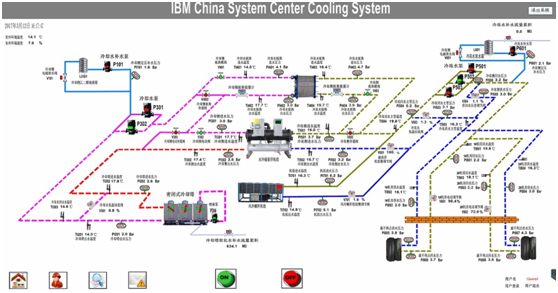

 服務器機房監控界面

低端監控型：實現單純的熱泵機組控制，核心控制為PC或觸摸屏，透過通訊監控機組運行，結構簡單，具有檢測、控制等功能；

廊坊物探巖土工程有限公司在空氣源熱泵、地源熱泵、別墅地源熱泵、地源中央空調、家用地源熱泵、戶式地源熱泵、自動化控制、儲能技術、能源優化、能源托管等領域有著豐富的施工經驗，眾多的成功案例。

 山西項目

河北廊坊項目

 江蘇醫院項目
